实验十八 综合实训
【实验名称】
搭建中小企业园区网
【实验目的】
了解中小型企业的网络建设需求；掌握如何对企业网络进行需求分析；熟悉企业网络项目的实施步骤
【背景描述】
某企业计划建设自己的企业园区网络，希望通过这个新建的网络，提供一个安全、可靠、可扩展、高效的网络环境，将两个办公地点连接到一起，使企业内能够方便快捷的实现网络资源共享、全网接入Internet等目标，同时实现公司内部的信息保密隔离，以及对于公网的安全访问。为了确保这些关键应用系统的正常运行、安全和发展，网络必须具备如下的特性：
1、采用先进的网络通信技术完成企业网络的建设，连接2个相距较远的办公地点
2、为了提高数据的传输效率，在整个企业网络内控制广播域的范围
3、在整个企业集团内实现资源共享，并保证骨干网络的高可靠性
4、企业内部网络中实现高效的路由选择
5、在企业网络出口对数据流量进行一定的控制
6、能够使用较少的公网IP接入Internet
该企业的具体环境如下：
1、企业具有2个办公地点，且相距较远
2、A办公地点具有的部门较多，例如业务部、财务部、综合部等，为主要的办公场所，因此这部分的交换网络对可用性和可靠性要求较高
3、B办公地点只有较少办公人员，但是Internet的接入点在这里
4、公司已经申请到了若干公网IP地址，供企业内网接入使用
5、公司内部使用私网地址
该企业的网络建设项目需求
·
在接入层采用二层交换机，并且要采取一定方式分隔广播域
·
核心交换机采用高性能的三层交换机，且采用双核心互为备份的形势，接入层交换机分别通过2条上行链路连接到2台核心交换机，由三层交换机实现VLAN之间的路由
·
2台核心交换机之间也采用双链路连接，并提高核心交换机之间的链路带宽
·
接入交换机的access端口上实现对允许连接数量的控制，以提高网络的安全性
·
为了提高网络的可靠性，整个网络中存在大量环路，要避免环路可能造成的广播风暴等
·
三层交换机配置路由接口，与RA、RB之间实现全网互通
·
RA和B办公地点的路由器RB之间通过广域网链路连接，并提供一定的安全性
·
RB配置静态路由连接到Internet
·
在RB上用少量公网IP地址实现企业内网到互联网的访问
·
在RB上对内网到外网的访问进行一定控制，要求不允许财务部访问互联网，业务部只能访问WWW和FTP服务，而综合部只能访问WWW服务，其余访问不受控制
【实现功能】
·
需求一
在接入层采用二层交换机，并且要采取一定方式分隔广播域
·
分析一
在接入层交换机上划分VLAN可以实现对广播域的分隔
划分业务部VLAN10、财务部VLAN20、综合部VLAN30，并分配接口
·
需求二
核心交换机采用高性能的三层交换机，且采用双核心互为备份的形势，接入层交换机分别通过2条上行链路连接到2台核心交换机，由三层交换机实现VLAN之间的路由
·
分析二
交换机之间的链路配置为Trunk链路
三层交换机上采用SVI方式（switch virtual interface）实现VLAN之间的路由
·
需求三
2台核心交换机之间也采用双链路连接，并提高核心交换机之间的链路带宽
·
分析三
在2台三层交换机之间配置端口聚合，以提高带宽
·
需求四
接入交换机的access端口上实现对允许的连接数量的控制，以提高网络的安全性
·
分析四
采用端口安全的方式实现
·
需求五
为了提高网络的可靠性，整个网络中存在大量环路，要避免环路可能造成的广播风暴等
·
分析五
整个交换网络内实现RSTP，以避免环路带来的影响
·
需求六
三层交换机配置路由接口，与RA、RB之间实现全网互通
·
分析六
两台三层交换机上配置路由接口，连接A办公地点的路由器RA
RA和RB分别配置接口IP地址
在三层交换机的路由接口和RA，以及RB的内网接口上启用RIP路由协议，实现全网互通
·
需求七
RA和B办公地点的路由器RB之间通过广域网链路连接，并提供一定的安全性
·
分析七
RA和RB的广域网接口上配置PPP（点到点）协议，并用PAP认证提高安全性
·
需求八
RB配置静态路由连接到Internet
·
分析八
两台三层交换上配置缺省路由，指向RA
RA上配置缺省路由指向RB
RB上配置缺省路由指向连接到互联网的下一跳地址
·
需求九
在RB上用少量公网IP地址实现企业内网到互联网的访问
·
分析九
用NAT（网络地址转换）方式，实现企业内网仅用少量公网IP地址到互联网的访问
·
需求十
在RB上对内网到外网的访问进行一定控制，要求不允许财务部访问互联网，业务部只能访问WWW和FTP服务，而综合部只能访问WWW服务，其余访问不受控制
·
分析十
通过ACL（访问控制列表）实现
【实验设备】
RG-S2126S（两台）、RG-S3760（两台）、R1762（两台）、RSR10（一台）

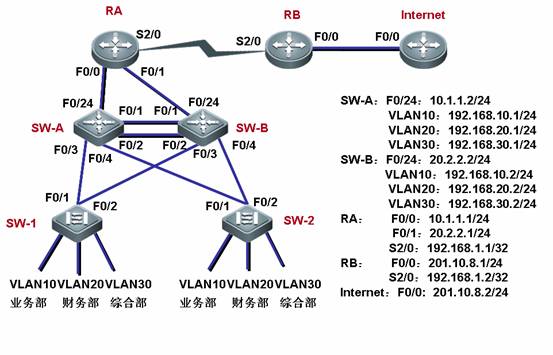

【实验拓扑】
【实验步骤】
·
在核心交换机（S3760）与接入交换机（S2126）上分别创建相应的VLAN
·
S3760与S2126设备之间建立TRUNK链路
·
两台S3760至今通过双链路相连，实现端口聚合
·
在全部交换机上配置RSTP，指定两台三层交换机分别为根网桥和备份根网桥
·
在接入交换机的access链路上实现端口安全
·
配置三层交换机的VLAN间路由功能
·
在三层交换机的路由端口、RA和RB上配置接口IP地址
·
RA和RB配置广域网链路，启用PPP协议和配置PAP认证
·
运用RIPV2路由协议配置企业内网的路由，用静态路由实现企业内网到互联网的访问
·
在路由器B上做NAT实现内网对外网的访问
·
为了控制内网对互联网的访问，在路由器B上作访问控制列表
