实验十二 动态路由之OSPF协议

【实验名称】

OSPF单区域基本配置。

【实验目的】

掌握在路由器上配置OSPF单区域。

【背景描述】

假设校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的另1台路由器连接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。

本实验以两台R1762路由器、1台三层交换机为例。S3550上划分有VLAN10和VLAN50，其中VLAN10用于连接Router1，VLAN50用于连接校园网主机。

路由器分别命名为Router1和Router2，路由器之间通过串口采用V35 DCE/DTE电缆连接，DCE端连接到Router1（R1762）上。

PC1的IP地址和缺省网关分别为172.16.5.11和172.16.5.1，PC2的IP地址和缺省网关分别为172.16.3.22和172.16.3.1，网络掩码都是255.255.255.0。

【技术原理】

OSPF（Open Shortest Path First，开放式最短路径优先）协议，是目前网络中应用最广泛的路由协议之一。属于内部网关路由协议，能够适应各种规模的网络环境，是典型的链路状态（link-state）协议。

OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库（LSDB），然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。

OSPF属于无类路由协议，支持VLSM（变长子网掩码）。OSPF是以组播的形式进行链路状态的通告的。

在大模型的网络环境中，OSPF支持区域的划分，将网络进行合理规划。划分区域时必须存在area0（骨干区域）。其他区域和骨干区域直接相连，或通过虚链路的方式连接。

【实现功能】

实现网络的互连互通，从而实现信息的共享和传递。

【实验设备】

S3550（1台）、R1762路由器（两台）、V35线缆（1根）、交叉线或直连线（1条）

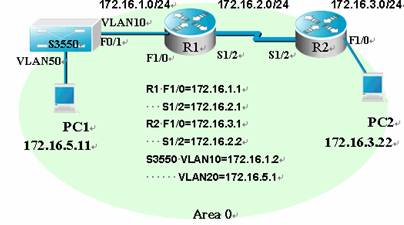

【实验拓扑】

注：路由器和主机直连时，需要使用交叉线，在R1762的以太网接口支持MDI/MDIX，使用直连线也可以连通。R1的S1/2为DCE接口。

【注意事项】

1、在串口上配置时钟频率时，一定要在电缆DCE端的路由器上配置，否则链路不通。

2、在申明直连网段时，注意要写该网段的反掩码。

3、在申明直连网段时，必须指明所属的区域。
