实验十一 动态路由之RIP协议

【实验名称】

RIP V2配置。

【实验目的】

掌握在路由器上配置RIP V2。

【背景描述】

假设校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的另1台路由器连接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。

本实验以两台R1762路由器、1台三层交换机为例。S3550上划分有VLAN10和VLAN50，其中VLAN10用于连接Router1，VLAN50用于连接校园网主机。

路由器分别命名为Router1和Router2，路由器之间通过串口采用V35 DCE/DTE电缆连接，DCE端连接到Router1（R1762）上。

PC1的IP地址和缺省网关分别为172.16.5.11和172.16.5.1，PC2的IP地址和缺省网关分别为172.16.3.22和172.16.3.1，网络掩码都是255.255.255.0。

【技术原理】

RIP（Routing Information Protocols，路由信息协议）是应用较早、使用较普遍的IGP（Interior Gateway Protocol，内部网关协议），适用于小型同类网络，是典型的距离矢量（distance-vector）协议。

RIP协议跳数做为衡量路径开销的，RIP协议里规定最大跳数为15。

RIP协议有两个版本RIPv1和RIPv2。

RIPv1属于有类路由协议，不支持VLSM（变长子网掩码），RIPv1是以广播的形式进行路由信息的更新的；更新周期为30秒。

RIPv2属于无类路由协议，支持VLSM（变长子网掩码），RIPv2是以组播的形式进行路由信息的更新的，组播地址是224.0.0.9。RIPv2还支持基于端口的认证，提高网络的安全性。

【实现功能】

实现网络的互连互通，从而实现信息的共享和传递。

【实验设备】

S3550交换机（1台）、R1762路由器（两台）、V35线缆（1根）、直连线或交叉线（1条）

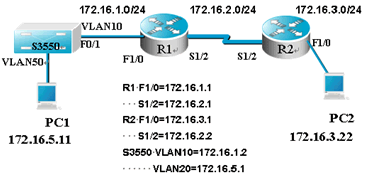

【实验拓扑】

注：路由器和主机直连时，需要使用交叉线，在R1762的以太网接口支持MDI/MDIX，使用直连线也可以连通。R1的S1/2为DCE接口。

【注意事项】

1、在串口上配置时钟频率时，一定要在电缆DCE端的路由器上配置，否则链路不通。

2、No auto-summary功能只有在RIPv2支持。

3、S3550-24没有no auto-summary命令。

4、PC主机网关一定要指向直连接口IP地址，例如PC1网关指向三层交换机VLAN50的IP地址。
