实验九 路由器端口的基本配置

【实验名称】

路由器端口的基本配置。

【实验目的】

掌握路由器端口的常用配置参数。

【背景描述】

你在一家网络工程公司就职，负责组建一个省级广域网络。现项目经理要求你根据实际网络需求，对路由器的端口配置基本的参数。

【技术原理】

锐捷路由器接口Fastethernet接口默认情况下是10M/100M自适应端口，双工模式也为自适应，并且在默认情况下路由器物理端口处于关闭状态。

路由器提供广域网接口（serial高速同步串口），使用V.35线缆连接广域网接口链路。在广域网连接时一端为DCE（数据通信设备），一端为DTE（数据终端设备）。要求必须在DCE端配置时钟频率（clock rate）才能保证链路的连通。

在路由器的物理端口可以灵活配置带宽，但最大值为该端口的实际物理带宽。

【实现功能】

给路由器接口配置IP地址，并在DCE端配置时钟频率，限制端口带宽。

【实验设备】

R1762（两台）、V.35 线缆（1条）

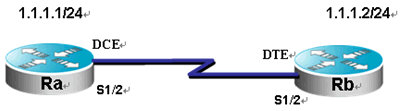

【实验拓扑】

【注意事项】

1、路由器端口默认情况下是关闭的，需要no shutdown开启端口。

2、Serial接口正常的端口速率最大是2.048M（2000K）。

3、Show interface和show ip interface之间的区别。
